1 MVA TRANSFORMER, 1 PH, 60 HZ

Electrical Specifications                                                                                                            Recommended Insulation System
Rating: 1 MVA, 1 PH, 60 Hz                                                                                                        Nomex wrapped aluminum conductors

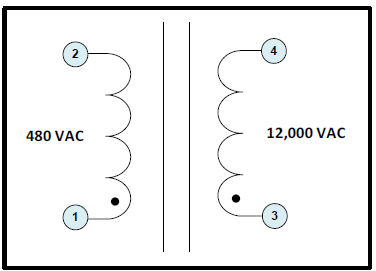

Primary: 480 VAC                                                                                                                         Nomex layer insulation
Secondary: 12000 VAC                                                                                                                Nomex primary to secondary barriers
Turns Ratio: 25:1                                                                                                                          Class H insulation system with VPI varnish or resin
Primary Current: 2083 A
Secondary Current: 83.3 A                                                                                                          Estimated Performance
Windings: Aluminum                                                                                                                    Core Loss: Approximately 6000 W
Core Material: 29 M6 Silicon Steel                                                                                             Primary Aluminum Loss: Approximately 7500 W
Construction: Dry Type                                                                                                                Secondary Aluminum Loss: Approximately 8000 W

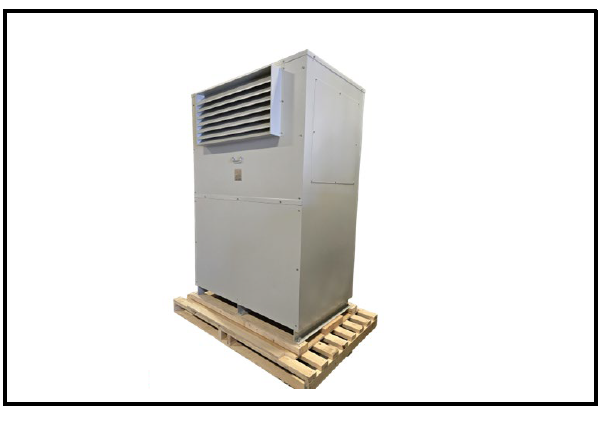

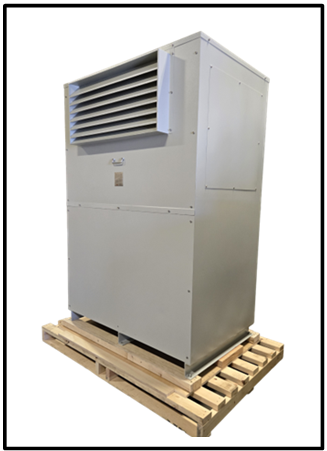

Enclosure: NEMA 3R                                                                                                                    Total Aluminum Loss: Approximately 15500 W
Ambient Temperature: 40 C                                                                                                        Total Transformer Loss: Approximately 21500 W
Temperature Rise Requirement: 150 C or better                                                                      Full Load Efficiency: Approximately 97.8 percent
Standard: ANSI/IEEE C57.12.00 or equivalent

Core Design                                                                                                                                  Thermal Performance at 40 C Ambient
Estimated Net Core Area: 150 to 160 square inches                                                              Average Winding Temperature Rise: Approximately 125 C to 145 C
Flux Density: 1.4 to 1.5 Tesla                                                                                                      Hot Spot Temperature Rise: Approximately 145 C to 160 C
Volts per Turn: Approximately 36.9 V/turn                                                                                Average Winding Temperature: Approximately 165 C to 185 C
Primary Turns: 13                                                                                                                          Hot Spot Temperature: Approximately 185 C to 200 C
Secondary Turns: 325                                                                                                                  Recommended Insulation Class: Class H 220 C

Winding Design                                                                                                                            Estimated Physical Size
Primary Winding:                                                                                                                          Open Core and Coil Assembly:
13 turns total                                                                                                                                  60 in W x 46 in D x 78 in H
Approximately 1 turn per layer                                                                                                   NEMA 3R Enclosed Unit:
16 parallel aluminum conductors, each 0.250 in x 1.000 in                                                  84 in W x 66 in D x 96 in H
Total aluminum area approximately 4.0 square inches                                                          Estimated Total Weight:
Secondary Winding:                                                                                                                      Approximately 9000 lb. enclosed
325 turns total
25 layers, 13 turns per layer
2 parallel aluminum conductors, each 0.125 in x 0.800 in
Total aluminum area approximately 0.20 square inches
